直流電阻測試儀工作原理是什么？

返回打印來源：儀天成電力時間：2022/01/14 閱讀：次

直流電阻測試儀一般是檢測變壓器、是變壓器在交接、大修和改變分接開關后，必不可少的試驗項目。在通常情況下，用傳統的方法電橋法和壓降法測量變壓器繞組以及大功率電感設備的直流電阻是一項既費時又費力的工作。而且在變壓器交接、大修和改變分接開關后直流電阻的數據有可能也會發生相應改變，為了改變這種狀況，縮短測量時間快速精準的測量，我司開發了 YTC316-100 直流電阻快速測試儀。
本測試儀采用典型的四線制測量法。以期提高測量電阻（尤其是低阻）的準確度。程控恒流源、程控前置放大器、A/D轉換器構成了測量電路的主體。中央控制單元通過控制恒流源給外部待測負載施加一個恒定、高精度的電流，然后，將所獲得的數據（包括測試電壓、當前的測試電流等）進行處理，得到實際電阻值。
本儀器可存儲255試驗數據，并且可打印存儲的所有試驗數據。儀器復位、掉電時所存儲的數據均不丟失。

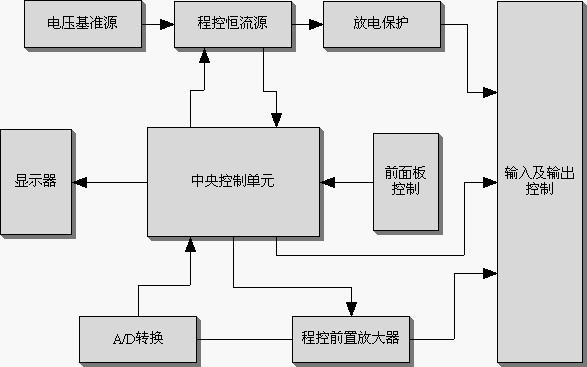

原理框圖：

直流電阻測試儀是新一代變壓器直流電阻的測試儀器，采用全新電源技術，具有測量迅速、體積小巧、使用方便、測量精度高等特點。是測量變壓器繞組以及大功率電感設備直流電阻的理想設備，深受電力工作者的喜愛。

湖北儀天成電力設備有限公司
2022年1月14日
