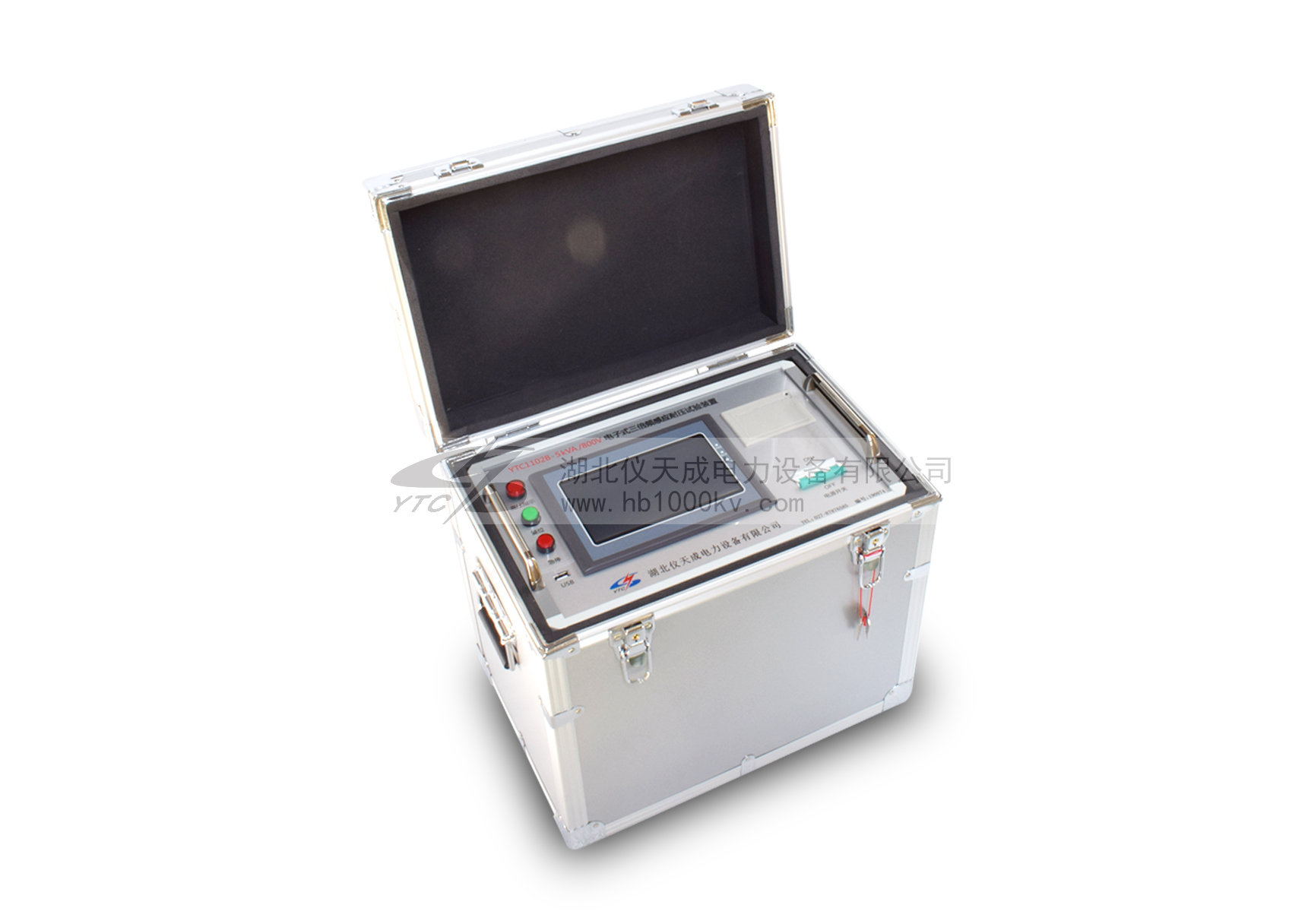

YTC1102B電子式多倍頻發生器

變壓器和互感器的感應耐壓試驗是保證產品質量符合國家標準的一項重要試驗。變壓器繞組的匝間，層間，段間及相間的縱絕緣感應耐壓試驗，則是變壓器絕緣試驗中的重要項目。縱絕緣試驗需要通過倍頻電源裝置，施加試驗電壓，進行耐壓試驗。

YTC1102B系列電子式三倍頻感應耐壓試驗裝置是為滿足上述要求而設計制造，經過廣大用戶使用證明：其操作簡單，性能可靠，能較好地滿足變壓器，互感器感應耐壓試驗的需要。

- 體積小、重量輕，便于攜帶，便于大功率化
- 不只是產生三倍頻，還能產生1、2、3、4倍頻的試驗電壓輸出
- 操作、接線簡單，對現場試驗電源容量的要求，有很大程度的降低。

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊 產品視頻

產品簡介 PRODUCT INTRODUCTION

產品簡介：
變壓器和互感器的感應耐壓試驗是保證產品質量符合國家標準的一項重要試驗。變壓器繞組的匝間，層間，段間及相間的縱絕緣感應耐壓試驗，則是變壓器絕緣試驗中的重要項目。縱絕緣試驗需要通過倍頻電源裝置，施加試驗電壓，進行耐壓試驗。

YTC1102B電子式三倍頻感應耐壓試驗裝置是為滿足上述要求而設計制造，經過廣大用戶使用證明：其操作簡單，性能可靠，能較好地滿足變壓器，互感器感應耐壓試驗的需要。

產品別稱：電子式多倍頻試驗裝置，多倍頻耐壓試驗裝置，多倍頻發生器，電子式多倍頻發生器，電子式三倍頻電源發生器，互感器感應耐壓裝置。

產品特征：

1、體積小、重量輕，便于攜帶，便于大功率化。　　

2、不只是產生三倍頻，還能產生1、2、3、4倍頻的試驗電壓輸出。　　

3、操作、接線簡單，對現場試驗電源容量的要求，有很大程度的降低。

　　 4、該裝置采用電力電子技術，內部核心部分使用變頻調節器。參數預置、保護設置、頻率選擇、電壓調節控制等，全部采用數字控制技術。內置計算機，7寸彩色液晶顯示，數據存儲可達到200組。

　　 5、可預置50Hz、100Hz、150Hz、200Hz、250Hz的試驗頻率（可選），觸摸方式調節電壓（步長可以實時調節，選擇1V、2V、5V、10V），可實現本裝置的多倍頻試驗電壓輸出。

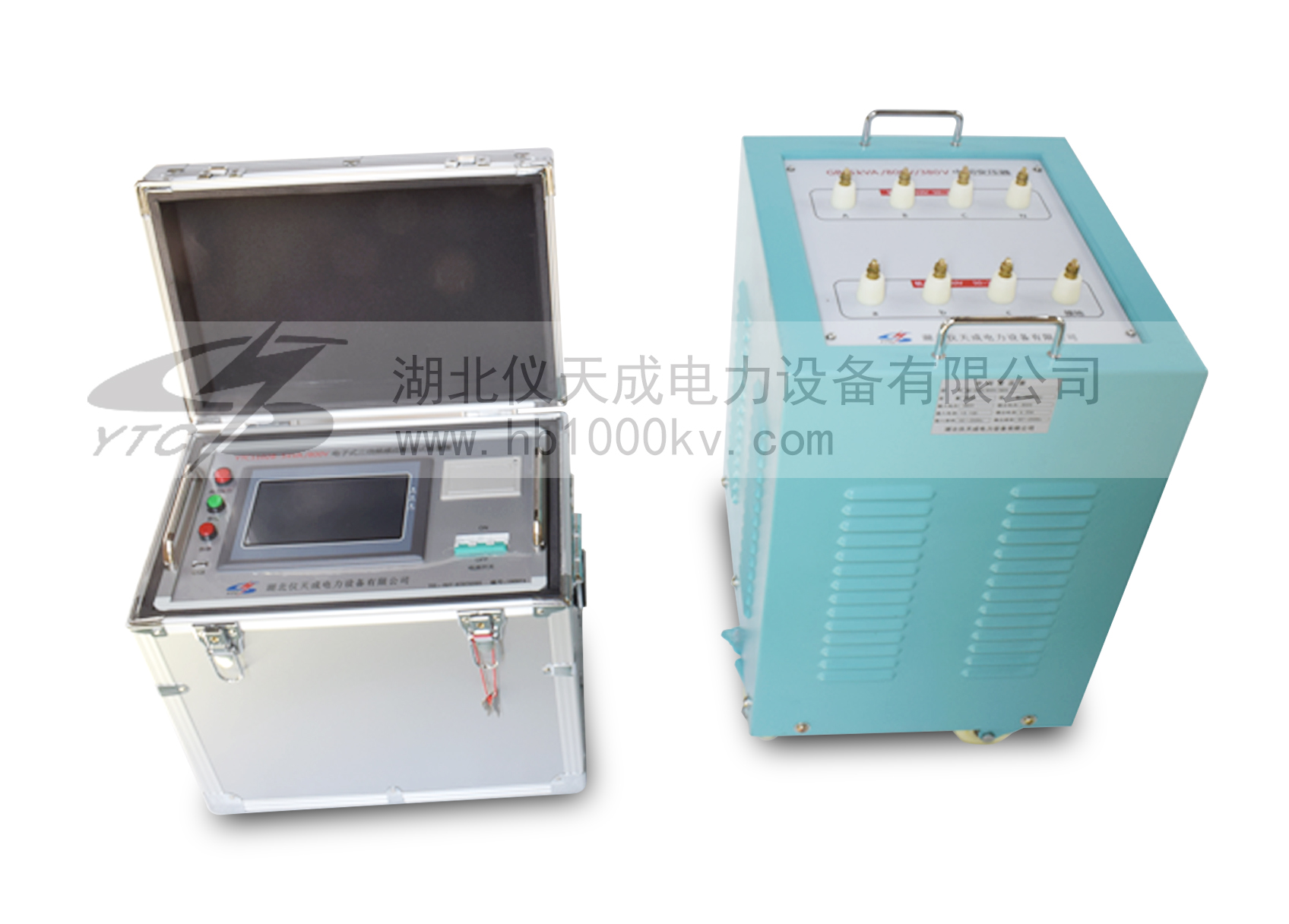

6、外置LC濾波回路，保證波形畸變率在指標范圍內。外置帶抽頭的補償電感，以補償被試設備的電容電流，提高裝置的帶負載能力。

項目	技術參數	備注
容量	5kVA、10kVA、15kVA、20kVA	可以根據實際要求定制
輸入電壓	AC，三相，380V±10%
電源頻率	50Hz
輸出電壓	0~380V	加升壓變壓器后電壓可變高，另配
輸出頻率	50Hz，100Hz，150Hz，200Hz，250Hz（可選）	也可自行設定頻率
波形畸變率	<3%
