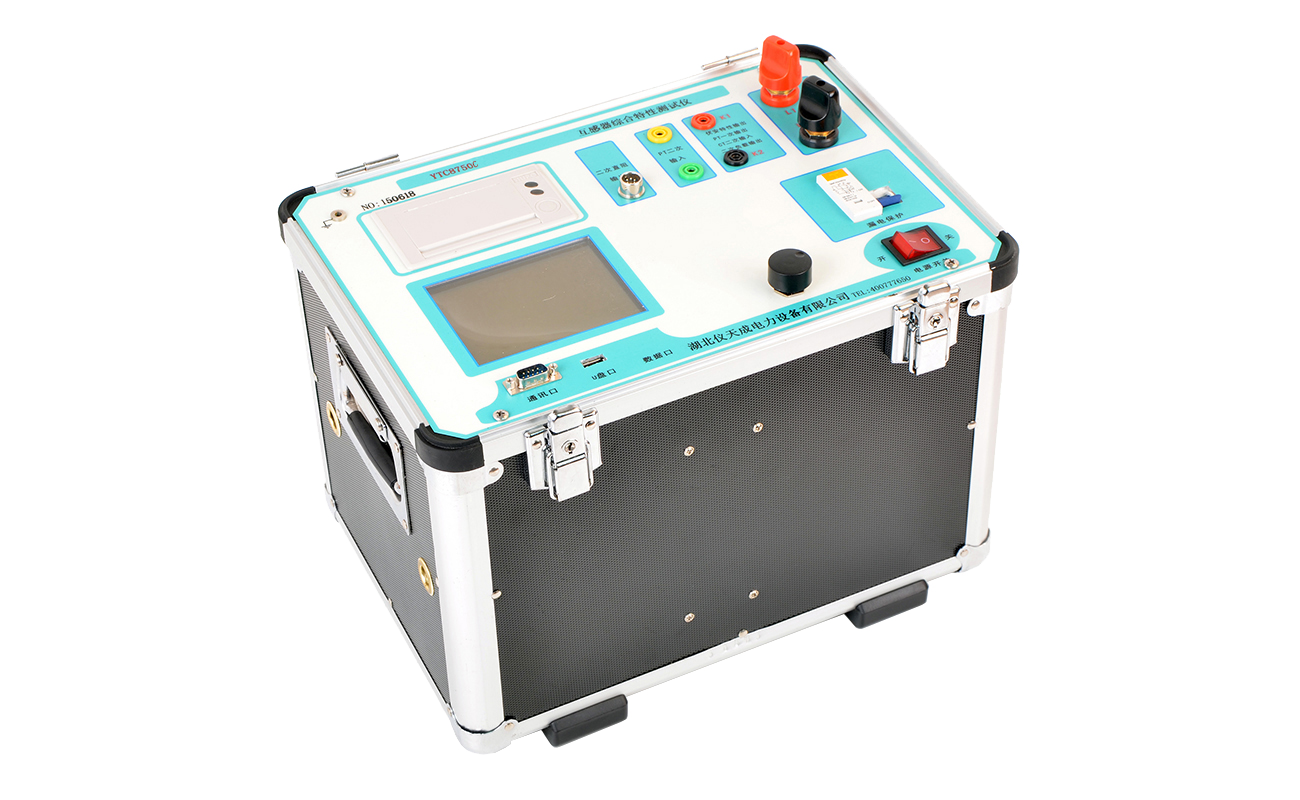

電力朋友們都知道互感器是我們電力系統中很重要的部件，對于互感器伏安特性變化等等的測量工作是我們需要常常做的，通常我們會用到互感器測試儀來完成，那么今天主要就給大家來聊聊如何使用互感器測試儀做PT伏安試驗。
使用互感器測試儀做PT伏安試驗通常需要以下步驟：
1. 將互感器測試儀連接到PT二次繞組。根據互感器伏安特性試驗的參數設置，一次輸出電壓大于500V，二次額定電壓為100V。實際測得的變比值為999kV:100，極性為減極性。
2. 啟動互感器測試儀，進入PT伏安特性試驗曲線圖界面，根據試驗接線圖確認接線無誤。
3. 調整互感器測試儀的輸出電壓和電流，使其達到要求的伏安特性曲線。輸出電壓應為200V，輸出電流應為1A。
4. 記錄PT伏安特性試驗數據，通過測試儀保存為索引信息，以便后續查詢和分析。
5. 檢查PT伏安特性曲線，如果出現異常曲線，需要重新檢查接線和設備狀態，并進行調試。
6. 重復上述步驟，進行多次PT伏安特性試驗，以確保設備的穩定性和準確性。
7. 試驗結束后，需要關閉互感器測試儀，斷開與PT二次繞組的連接，并確保PT伏安特性的二次低端接地。
8. 對于試驗中發現的問題，需要進行分析和處理，以保證電力系統的穩定和安全運行。
我們在使用伏安特性測試儀的過程中需要注意的是，試驗期間應確保人員安全，按照相關規程和標準進行操作，并按照試驗周期進行必要的檢查和維護。
