用變壓器綜合測試臺如何做變壓器空載試驗

返回打印來源：儀天成電力時間：2024/07/23 閱讀：次

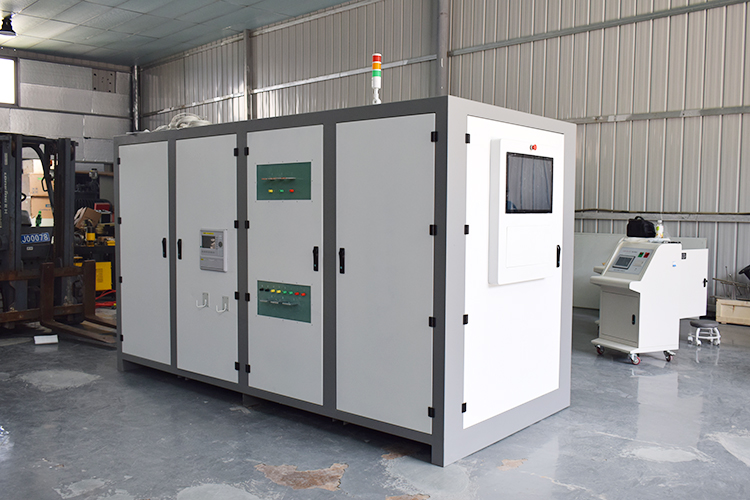

變壓器作為我們電力系統中很重要的一個儀器，很多時候我們就需要對其做相關的檢測工作，當我們需要檢測內容較多時，我們不妨可以選擇變壓器綜合測試臺，這款測試臺可以真實地判斷電力變壓器的空載電流，空載損耗，阻抗電壓和負載損耗等等，比較全面，那么我們利用這款測試臺如何做變壓器空載試驗呢？今天小編主要給大家介紹一下。

變壓器空載試驗流程如下：
a．接線員將變壓器特性試驗輸出電源接線端的電源線接至被試品變壓器的低壓側；
b．接線員合上總試驗電源開關，這時總電源指示燈亮，操作員打開電源鎖開關；
c、接線員按一下搖控器的“B”按鈕，此時試驗臺面板上“搖控提示”報警，提示操作員接線已準備就緒；
d、操作員按一下“電鈴”按鈕，提示接線員準備送電；
e、操作員按一下特性測試儀面板上的“電源”按鈕，此時特性測試儀顯示屏顯示友好界面，同時啟動計算機，操控變壓器測試軟件；
f．操作員根據試驗要求設置特性測試儀的參數（操作詳見變壓器測試軟件說明書）；
g．操作員根據試驗要求選擇電流，按下試驗臺面板上相對應的電流檔按鈕，此時相對應的電流檔指示燈亮；
h．操作員按下試驗臺面板上的“直接回路”按鈕，此時相對應的指示燈亮；
i．操作員按下試驗臺面板上的“特性合閘”按鈕，此時相對應的指示燈亮；
j．操作員按下試驗臺面板上的“三相合閘”按鈕，此時相對應的指示燈亮，試驗場警燈閃爍；
k．操作員按下試驗臺面板上的“特性升壓”按鈕，點動升壓，同時升壓指示燈亮；
l．操作員按下試驗臺面板上的“特性升壓”按鈕，同時觀察變壓器測控軟件的電壓測試數據或特性測試儀上的電壓數據，達到需要電壓時停止升、降壓；
m．操作員操作變壓器測試軟件，打印出測試數據；
n．操作員按下試驗臺面板上的“特性降壓”按鈕，同時降壓指示燈亮，將電壓降到零位，零位指示燈亮；
o、操作員按下試驗臺面板上的“急停”按鈕，試驗電源的總電源斷開；
p、操作員按下試驗臺面板上的“功能換檔”按鈕，，所選擇的電流檔位退出，同時功能換檔指示燈亮；
q、接線員按一下搖控器的“A”按鈕，此時試驗臺試驗電源斷開，特性空載試驗完畢。

變壓器特性綜合測試臺功能全面，可以對電力變壓器，配電變壓器的空載、負載特性進行試驗，也可對被試變壓器進行倍頻感應及工頻耐壓試驗等等，可以很好地滿足我們現場多種檢測試驗。

湖北儀天成電力設備有限公司
2024年7月23日
